Thu Jan 28, 2010 7:03 pm
Bonjour à tous.
J'espère être sur le bon forum, et je n'en trouve pas d'autre...
J'ai un convecteur de chauffage en panne. La carte de gestion montre une
self axiale"ouverte" en série sur le circuit de commande du triac. Sur ma
propre carte, la self en question est masqué par un morceau de gaine thermo.

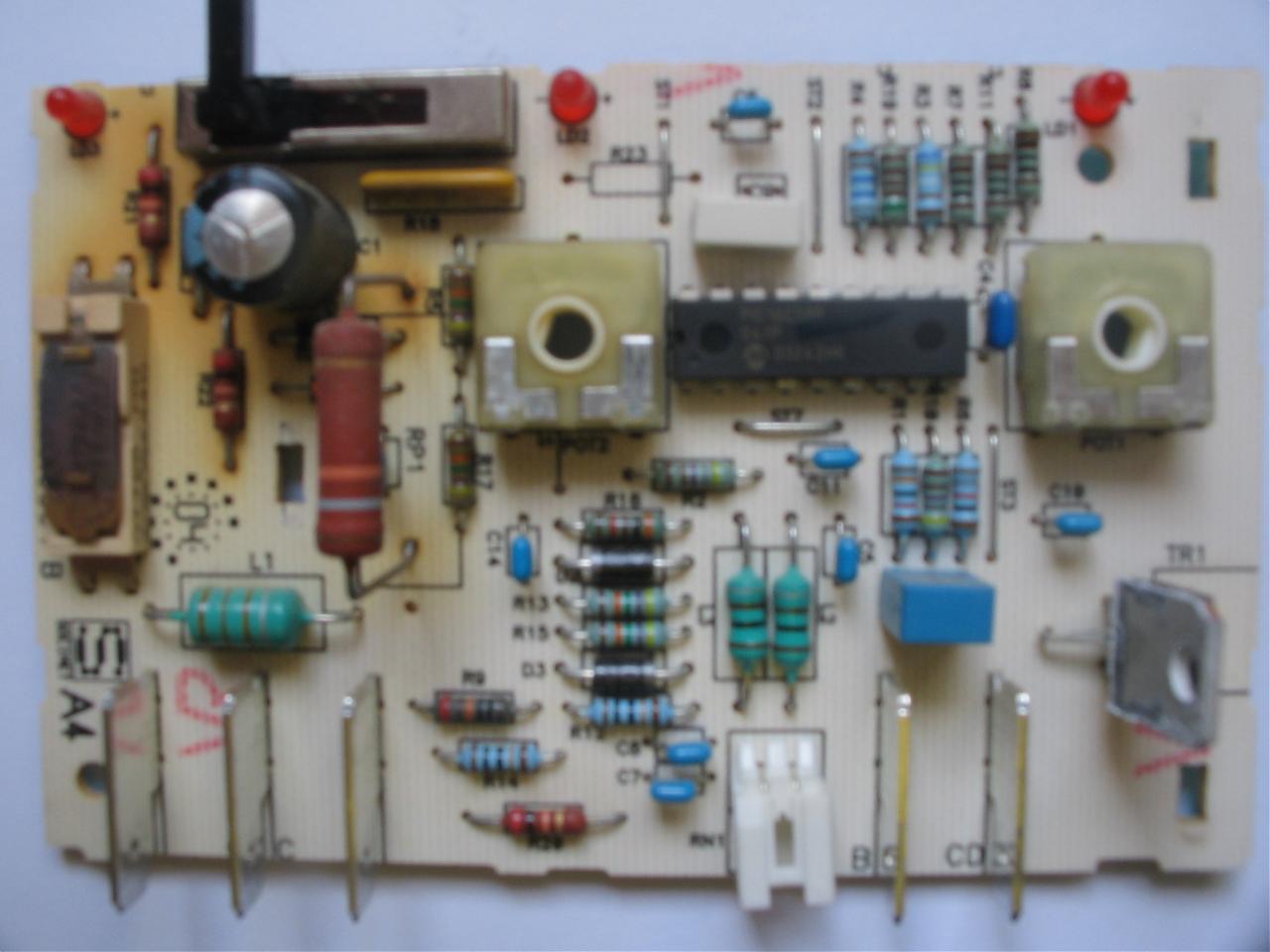

J'ai trouvé sur le Net une photo de la même carte où le même composant est
normalisé. Cependant, la photo est floue et je ne parviens pas exactement à
déterminer la couleur de chacun des anneaux!
Voici l'URL de la photo de la carte, il s'agit du composant référencé L1 en
bas et à gauche.
Y a-t-il une valeur typique pour un tel montage pour cette self qui doit
être là pour antiparasiter le montage?
http://forums.futura-sciences.com/attachments/electronique/54941d1221321582-triac-thermoroejpgJe dirais Brown-grey-brown-silver mais je n'ai aucune certitude.Est-il possible de shunter cette self?Merci de l'intérêt porté.Cordialement.Thierry
jj
Guest
Guest
Thu Jan 28, 2010 7:08 pm
En gros, n'importe quelle self pourra faire l'affaire, une centaine de
uH conviendra.
tu peux la shunter, mais cela va créer des parasites chez toi.. et tes
voisins.
Par contre, sur la photo, le condensateur C1 est bien gonflé, pret à péter!
JJ
Maxtor a écrit :
Quote:
Bonjour à tous.
J'espère être sur le bon forum, et je n'en trouve pas d'autre...
J'ai un convecteur de chauffage en panne. La carte de gestion montre une
self axiale"ouverte" en série sur le circuit de commande du triac. Sur
ma propre carte, la self en question est masqué par un morceau de gaine
thermo. J'ai trouvé sur le Net une photo de la même carte où le même
composant est normalisé. Cependant, la photo est floue et je ne parviens
pas exactement à déterminer la couleur de chacun des anneaux!
Voici l'URL de la photo de la carte, il s'agit du composant référencé L1
en bas et à gauche.
Y a-t-il une valeur typique pour un tel montage pour cette self qui doit
être là pour antiparasiter le montage?
http://forums.futura-sciences.com/attachments/electronique/54941d1221321582-triac-thermoroejpgJe
dirais Brown-grey-brown-silver mais je n'ai aucune certitude.Est-il
possible de shunter cette self?Merci de l'intérêt
porté.Cordialement.Thierry
J'espère être sur le bon forum, et je n'en trouve pas d'autre...
J'ai un convecteur de chauffage en panne. La carte de gestion montre une
self axiale"ouverte" en série sur le circuit de commande du triac. Sur
ma propre carte, la self en question est masqué par un morceau de gaine
thermo. J'ai trouvé sur le Net une photo de la même carte où le même
composant est normalisé. Cependant, la photo est floue et je ne parviens
pas exactement à déterminer la couleur de chacun des anneaux!
Voici l'URL de la photo de la carte, il s'agit du composant référencé L1
en bas et à gauche.
Y a-t-il une valeur typique pour un tel montage pour cette self qui doit
être là pour antiparasiter le montage?
http://forums.futura-sciences.com/attachments/electronique/54941d1221321582-triac-thermoroejpgJe
dirais Brown-grey-brown-silver mais je n'ai aucune certitude.Est-il
possible de shunter cette self?Merci de l'intérêt
porté.Cordialement.Thierry
Maxtor
Guest
Guest
Thu Jan 28, 2010 8:22 pm
"jj" <jeanjacques.goessens_at_wanadoo.fr> a écrit dans le message de groupe de
discussion : 4b61d2b1$0$909$ba4acef3_at_news.orange.fr...
Quote:
En gros, n'importe quelle self pourra faire l'affaire, une centaine de uH
conviendra.
tu peux la shunter, mais cela va créer des parasites chez toi.. et tes
voisins.
Par contre, sur la photo, le condensateur C1 est bien gonflé, pret à
péter!
conviendra.
tu peux la shunter, mais cela va créer des parasites chez toi.. et tes
voisins.
Par contre, sur la photo, le condensateur C1 est bien gonflé, pret à
péter!
Merci beaucoup de ta réponse, JJ!
La carte sur la photo n'est pas la mienne, je l'ai trouvé au hasard des
résultats de Google! Mon condo est nickel, celui-ci, je le trouvais aussi
plutôt gonflé
Donc la valeur de cette self n'est pas très critique et une valeur autour
des 100 µH conviendra.
Merci encore de cette rapide réponse.
Chab
Guest
Guest
Thu Jan 28, 2010 11:01 pm
Slt!
effectivement JJ à raison entre 50 et 100µH suffisent largement, ça ce
fait avec quelques spires de fils bobinées sur air. Les systèmes de
régulation de chauffage ne sont généralement pas pilotés en commande de
phase, mais par commutation au passage à zéro de la sinusoïde, ce qui ne
génère pas ou très peu de parasite.
Crdlt!
Chab
Maxtor a écrit :
Quote:
"jj" <jeanjacques.goessens_at_wanadoo.fr> a écrit dans le message de groupe
de discussion : 4b61d2b1$0$909$ba4acef3_at_news.orange.fr...
En gros, n'importe quelle self pourra faire l'affaire, une centaine de
uH conviendra.
tu peux la shunter, mais cela va créer des parasites chez toi.. et tes
voisins.
Par contre, sur la photo, le condensateur C1 est bien gonflé, pret à
péter!
Merci beaucoup de ta réponse, JJ!
La carte sur la photo n'est pas la mienne, je l'ai trouvé au hasard des
résultats de Google! Mon condo est nickel, celui-ci, je le trouvais
aussi plutôt gonflé
Donc la valeur de cette self n'est pas très critique et une valeur
autour des 100 µH conviendra.
Merci encore de cette rapide réponse.
de discussion : 4b61d2b1$0$909$ba4acef3_at_news.orange.fr...
En gros, n'importe quelle self pourra faire l'affaire, une centaine de
uH conviendra.
tu peux la shunter, mais cela va créer des parasites chez toi.. et tes
voisins.
Par contre, sur la photo, le condensateur C1 est bien gonflé, pret à
péter!
Merci beaucoup de ta réponse, JJ!
La carte sur la photo n'est pas la mienne, je l'ai trouvé au hasard des
résultats de Google! Mon condo est nickel, celui-ci, je le trouvais
aussi plutôt gonflé
Donc la valeur de cette self n'est pas très critique et une valeur
autour des 100 µH conviendra.
Merci encore de cette rapide réponse.
AB2
Guest
Guest
Thu Jan 28, 2010 11:20 pm
Maxtor wrote:
Quote:
"jj" <jeanjacques.goessens_at_wanadoo.fr> a écrit dans le message de
groupe de discussion : 4b61d2b1$0$909$ba4acef3_at_news.orange.fr...
En gros, n'importe quelle self pourra faire l'affaire, une centaine
de uH conviendra.
tu peux la shunter, mais cela va créer des parasites chez toi.. et
tes voisins.
Par contre, sur la photo, le condensateur C1 est bien gonflé, pret
à
péter!
Merci beaucoup de ta réponse, JJ!
La carte sur la photo n'est pas la mienne, je l'ai trouvé au hasard
des résultats de Google! Mon condo est nickel, celui-ci, je le
trouvais aussi plutôt gonflé
Donc la valeur de cette self n'est pas très critique et une valeur
autour des 100 µH conviendra.
Merci encore de cette rapide réponse.
groupe de discussion : 4b61d2b1$0$909$ba4acef3_at_news.orange.fr...
En gros, n'importe quelle self pourra faire l'affaire, une centaine
de uH conviendra.
tu peux la shunter, mais cela va créer des parasites chez toi.. et
tes voisins.
Par contre, sur la photo, le condensateur C1 est bien gonflé, pret
à
péter!
Merci beaucoup de ta réponse, JJ!
La carte sur la photo n'est pas la mienne, je l'ai trouvé au hasard
des résultats de Google! Mon condo est nickel, celui-ci, je le
trouvais aussi plutôt gonflé
Donc la valeur de cette self n'est pas très critique et une valeur
autour des 100 µH conviendra.
Merci encore de cette rapide réponse.
salut,
je vois : marron-gris-marron-argent
ce qui donnerait 1 - 8 -x10 et 10% soit 180µH
AB
Jean-Christophe
Guest
Guest
Fri Jan 29, 2010 2:00 am
On Jan 28, 11:20 pm, "AB2" <AB2_0s...@free.fr>
Pareil pour moi.
Quote:
je vois : marron-gris-marron-argent
ce qui donnerait 1 - 8 -x10 et 10% soit 180µH
ce qui donnerait 1 - 8 -x10 et 10% soit 180µH
Alain
Guest
Guest
Fri Jan 29, 2010 9:40 am
"Jean-Christophe" <5.d_at_free.fr> a écrit dans le message de news:
743426f7-2900-4208-892f-40e6fadcdd5f_at_r6g2000yqn.googlegroups.com...
On Jan 28, 11:20 pm, "AB2" <AB2_0s...@free.fr>
Pareil pour moi.
Quote:
je vois : marron-gris-marron-argent
ce qui donnerait 1 - 8 -x10 et 10% soit 180µH
ce qui donnerait 1 - 8 -x10 et 10% soit 180µH
vous pouvez aussi essayer de trouver un schèma avec le meme circuit intégré
, ou une note d'application , ce qui vous donnera une idée de la fonction de
cette self et sa valeur critique.
Alain
Jean-Christophe
Guest
Guest
Fri Jan 29, 2010 11:06 am
On Jan 29, 9:40 am, "Alain" <f1...@laposte.net>
Quote:
vous pouvez aussi essayer de trouver un schèma avec le meme circuit intégré
, ou une note d'application , ce qui vous donnera une idée de la fonction de
cette self et sa valeur critique.
, ou une note d'application , ce qui vous donnera une idée de la fonction de
cette self et sa valeur critique.
Oui, et si le schéma est introuvable, vu l'application
le circuit imprimé doit etre du simple couche,
donc pas trop difficile pour refaire le schéma.
jj
Guest
Guest
Fri Jan 29, 2010 10:33 pm
Jean-Christophe a écrit :
Quote:
On Jan 29, 9:40 am, "Alain" <f1...@laposte.net
vous pouvez aussi essayer de trouver un schèma avec le meme circuit intégré
, ou une note d'application , ce qui vous donnera une idée de la fonction de
cette self et sa valeur critique.
Oui, et si le schéma est introuvable, vu l'application
le circuit imprimé doit etre du simple couche,
donc pas trop difficile pour refaire le schéma.
vous pouvez aussi essayer de trouver un schèma avec le meme circuit intégré
, ou une note d'application , ce qui vous donnera une idée de la fonction de
cette self et sa valeur critique.
Oui, et si le schéma est introuvable, vu l'application
le circuit imprimé doit etre du simple couche,
donc pas trop difficile pour refaire le schéma.
et sa valeur n'est pas critique...
que la fréquence de coupure se situe à 1MHz ou 2MHz, cela ne va pas
changer grand chose.
JJ
Maxtor
Guest
Guest
Sat Jan 30, 2010 11:41 am
Merci à tous!
Je vais maintenant tenter de trouver cette self!
